HH44X微阻緩閉式止回閥

您的位置：閥門 - 止回閥 - HH44X微阻緩閉式止回閥更新時間：2026-03-31 08:03:03

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

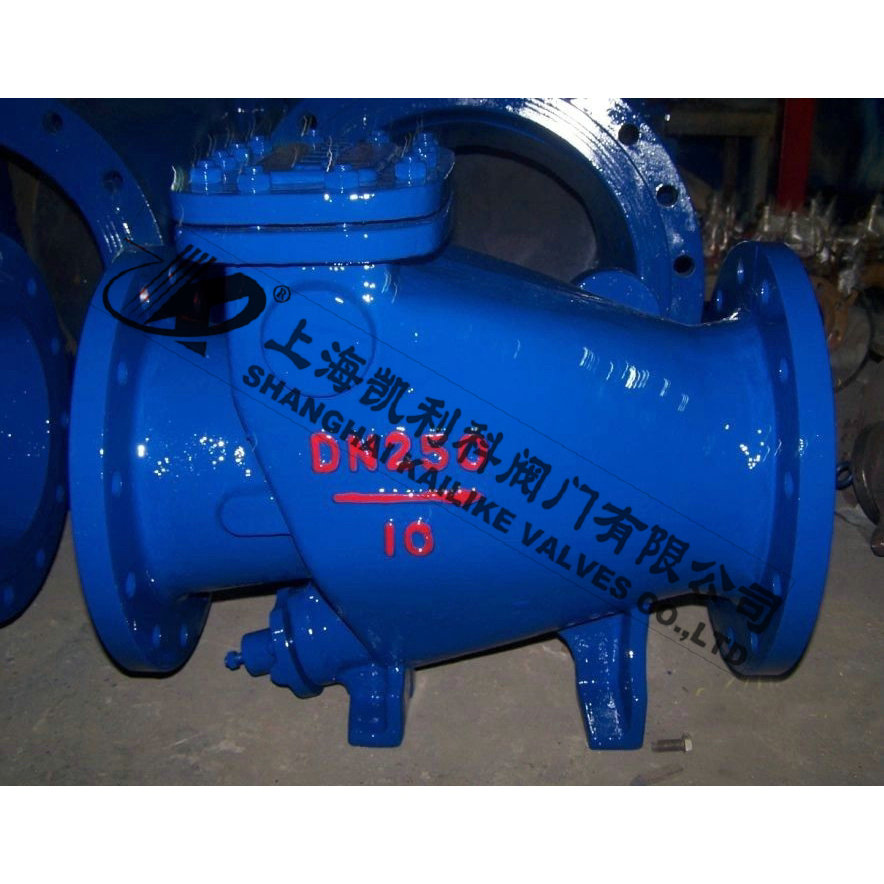

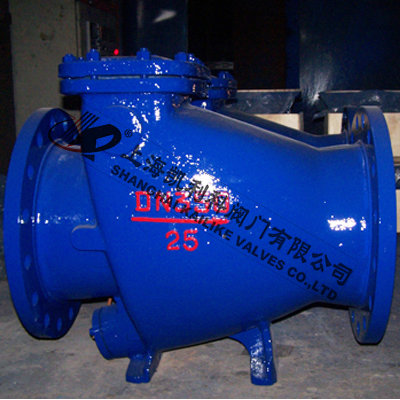

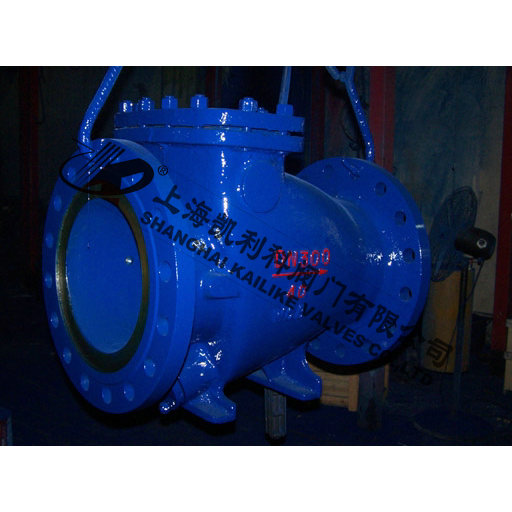

HH44X微阻緩閉式止回閥

HH44X微阻緩閉式止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。

產品名稱：	微阻緩閉式止回閥	產品型號：	HH44X
公稱通徑：	DN50～DN800	結構形式：	緩閉式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	清水、污水、海水	生產廠家：	上海凱利科閥門有限公司

產品說明

HH44X微阻緩閉式止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。

結構特點

HH44X微阻緩閉式止回閥具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

性能參數

型號		HH44T-10~25	HH44X-10~25	HH44H-10~25
工作壓力（MPa）		1.0~2.5
適用溫度（℃）		≤80
適用介質		清水、污水、海水
材料	閥體、閥蓋	灰鑄鐵、碳鋼
	閥瓣	橡膠組合件
	閥軸	不銹鋼

外形結構圖

主要外形尺寸

產品型號	公稱通徑	外形和連接尺寸
產品型號	公稱通徑	L	B	H
HH44X-10 HH44X-16 HH44X-25 HH44T-10 HH44T-16 HH44T-25 H44H-10C HH44H-16C HH44H-25C	50	230	270	300
	65	290	290	320
	80	310	300	354
	100	350	320	350
	125	400	340	380
	150	480	410	500
	200	500	450	580
	250	600	550	670
	300	700	580	730
	350	800	630	820
	400	900	700	920
	450	1000	800	950
	500	1100	900	1100
	600	1300	990	1200
	700	1400	1120	1550
	800	1500	1300	1700

安裝示意圖

聲明：【HH44X微阻緩閉式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HH44X微阻緩閉式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
